En el corazón de cada operación industrial, desde la minería en el norte de Chile hasta las plantas forestales del sur, existe un lenguaje silencioso pero crítico: el de las conexiones hidráulicas. Para un jefe de taller o un mecánico de precisión, identificar correctamente una rosca no es solo una cuestión de «encaje»; es la diferencia entre una máquina que opera al 100% de su capacidad y una parada de planta costosa, peligrosa y frustrante.

El problema es que, a simple vista, muchas roscas parecen idénticas. Sin embargo, intentar forzar un conector JIC en un puerto BSP es una receta para el desastre: fugas persistentes, hilos de rosca dañados y riesgos de seguridad por alta presión. En esta guía, desglosaremos todo lo que necesita saber para dominar la identificación de los tipos de conectores hidráulicos más comunes en el mercado.

1. La importancia de la precisión en el taller

La hidráulica moderna maneja presiones que pueden superar fácilmente los 5.000 PSI. A estos niveles, una conexión mal identificada se convierte en un proyectil potencial. La compatibilidad de piezas es el pilar de la eficiencia. Un buen jefe de taller sabe que no basta con que «enrosque»; el sello debe ser perfecto.

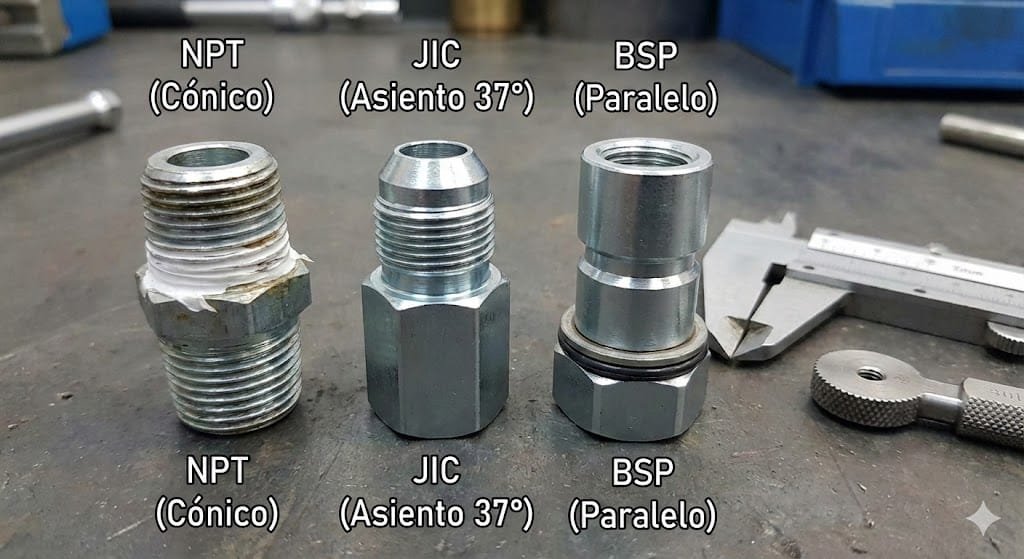

Para lograr esto, primero debemos entender que existen tres familias principales que dominan los adaptadores hidráulicos en Chile y el mundo: la americana (NPT, JIC, ORFS), la británica (BSP) y la métrica (DIN). Hoy nos enfocaremos en las tres reinas de la industria: JIC, NPT y BSP.

2. NPT (National Pipe Tapered): El estándar del sellado por interferencia

La rosca NPT es, quizás, la más reconocida en el continente americano. Su característica principal es que es cónica.

¿Cómo funciona?

A diferencia de otras roscas que usan una junta tórica (O-ring) o una cara sellante, la NPT sella mediante la deformación de los hilos. Al apretar el macho contra la hembra, los flancos de las roscas se comprimen entre sí creando un sello hermético.

Cómo identificarla visualmente:

1. Forma cónica: Si observa el conector de perfil, notará que el diámetro se reduce ligeramente hacia el extremo.

2. Ángulo de rosca: Los hilos tienen un ángulo de 60°.

3. Uso de sellantes: Casi siempre verá restos de cinta teflón o pasta selladora en estas roscas, ya que la fricción metal-metal por sí sola puede no ser suficiente en aplicaciones de alta presión.

3. JIC (Joint Industry Council): El poder del abocardado a 37°

Si trabaja con maquinaria pesada (Caterpillar, John Deere, Case), se encontrará con la rosca JIC constantemente. Es una de las favoritas por su fiabilidad y facilidad de mantenimiento.

¿Cómo funciona?

La rosca JIC es una rosca recta (paralela). El sellado no ocurre en los hilos de la rosca, sino en una superficie cónica en el extremo del conector. El macho tiene un cono de 37° y la hembra tiene un asiento cóncavo correspondiente. Al apretar la tuerca, estas dos caras se presionan mecánicamente.

Cómo identificarla visualmente:

1. El «conito»: El extremo del conector macho sobresale con una punta cónica muy definida.

2. Hilos rectos: A diferencia de la NPT, si mide el diámetro al principio y al final de la rosca con un pie de metro, será el mismo.

3. Ángulo de 37°: Es su rasgo distintivo. Es vital no confundirla con la rosca SAE de 45°, que es común en refrigeración pero poco frecuente en hidráulica de alta presión.

4. BSP (British Standard Pipe): La herencia europea y global

La rosca BSP es extremadamente común en equipos fabricados en Europa y Asia, y tiene una presencia masiva en las industrias chilenas que importan maquinaria de estos orígenes. Aquí es donde suele ocurrir la mayor confusión, porque existen dos tipos:

BSPT (Tapered – Cónica)

Es muy similar a la NPT porque es cónica. Sin embargo, no son compatibles. La BSPT tiene un ángulo de rosca de 55° (frente a los 60° de la NPT) y el paso de rosca (la distancia entre hilos) es distinto en casi todos los tamaños.

BSPP (Parallel – Paralela)

También conocida como rosca «G». Es recta y suele sellar mediante una golilla de goma-metal (Bonded Seal) o un asiento plano.

Cómo identificarla visualmente:

1. Ángulo Whitworth: Los valles y crestas de la rosca son más redondeados que en las roscas americanas.

2. Paso de rosca: Es la prueba de fuego. Si intenta usar un peine de roscas, verá que el estándar BSP simplemente no encaja en una NPT, aunque el diámetro parezca el mismo.

5. Herramientas esenciales para la identificación

Para dejar de adivinar y empezar a medir, todo jefe de taller debe contar con un kit básico de identificación:

1. Calibrador o Pie de Metro: Para medir el diámetro exterior (macho) o interior (hembra).

2. Peine de Roscas (Galga de pasos): Fundamental para determinar cuántos hilos por pulgada tiene la conexión.

3. Transportador de ángulos o Plantilla de asientos: Especialmente para distinguir entre el 37° del JIC y el 45° de otras normas.

El proceso paso a paso:

• Paso 1: Determine si la rosca es cónica o paralela usando el pie de metro (mida en dos puntos distintos de la longitud).

• Paso 2: Mida el paso de la rosca con el peine.

• Paso 3: Si es paralela, identifique el método de sellado (¿hay un cono, una junta tórica o una cara plana?).

• Paso 4: Consulte una tabla de roscas hidráulicas confiable.

6. Tabla Comparativa: NPT vs. JIC vs. BSP

Esta tabla es una herramienta de consulta rápida para su equipo de trabajo. Guárdela o imprímala para el área de despacho de repuestos.

7. Errores comunes y cómo evitarlos

«Se parece, así que debe servir»

El error más costoso en hidráulica es el «ajuste por fuerza». Si una rosca entra un par de vueltas y luego se pone dura, deténgase. Es probable que esté intentando mezclar una rosca métrica con una BSP o una NPT con una BSPT. Forzarla destruirá ambos componentes.

El peligro de la NPT y la BSPT

Visualmente son casi gemelas. Sin embargo, debido a la diferencia en el ángulo del hilo (60° vs 55°), una conexión cruzada dejará espacios microscópicos que, bajo presión, se convertirán en fugas de alta velocidad (inyección de fluido), lo cual es un riesgo médico grave para los operarios.

La importancia del proveedor local

En el contexto de adaptadores hidráulicos en Chile, es vital trabajar con proveedores que entiendan la variedad de parques de maquinaria en el país. En un solo taller podemos tener una excavadora japonesa (con roscas JIS/BSP), un camión americano (NPT/JIC) y una planta de procesamiento alemana (DIN/Métrica).

Conclusión

Dominar la identificación de conectores no es una habilidad opcional para quien lidera un taller; es una necesidad operativa. Al entender las diferencias fundamentales entre JIC, NPT y BSP, usted no solo reduce los tiempos muertos de su maquinaria, sino que también garantiza un entorno de trabajo seguro y profesional.

Recuerde: en hidráulica, la precisión es rentabilidad. La próxima vez que tenga dudas sobre una pieza, tome su pie de metro, su peine de roscas y consulte esta guía. Su equipo (y su presupuesto) se lo agradecerán.
